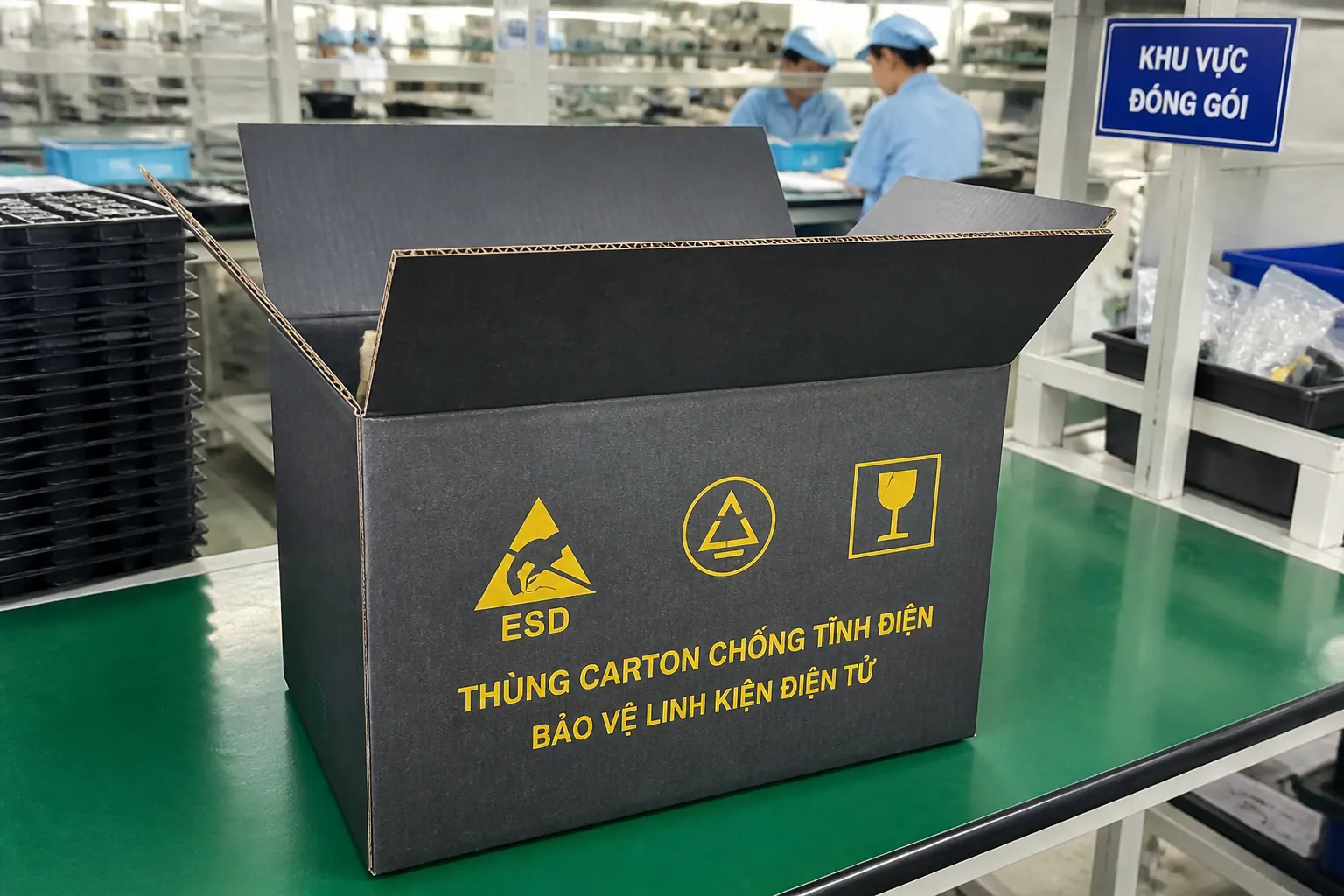

Trong môi trường sản xuất linh kiện điện tử, tĩnh điện là mối nguy hiểm tiềm ẩn có thể gây hư hỏng sản phẩm mà mắt thường không nhìn thấy. Sử dụng thùng carton chống tĩnh điện ESD là giải pháp cần thiết để bảo vệ linh kiện khỏi phóng tĩnh điện. Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, tiêu chuẩn, cách chọn và ứng dụng của loại thùng carton đặc biệt này trong nhà máy điện tử.

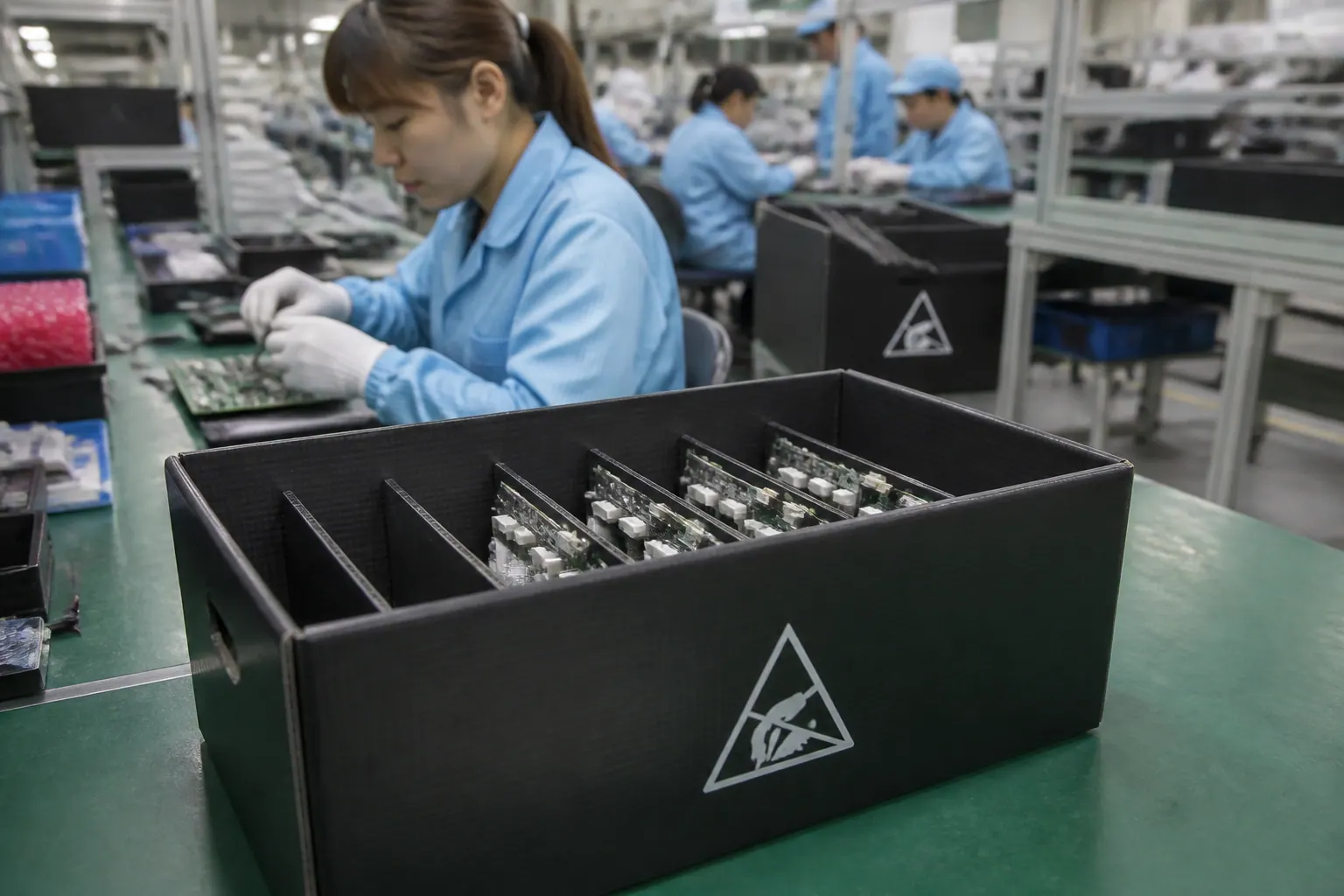

Tĩnh điện ESD là gì? Vì sao cần thùng carton chống tĩnh điện?
ESD (Electrostatic Discharge) là hiện tượng phóng tĩnh điện đột ngột giữa hai vật thể có điện thế khác nhau. Trong ngành điện tử, tĩnh điện có thể phá hủy các linh kiện nhạy cảm như IC, bảng mạch, transistor, gây ra lỗi chức năng hoặc hỏng hoàn toàn. Khi lưu trữ hoặc vận chuyển linh kiện, nếu sử dụng thùng carton thường, ma sát và sự tích tụ điện tích có thể làm hỏng sản phẩm. Thùng carton chống tĩnh điện ESD được thiết kế để kiểm soát sự tích tụ và phóng tĩnh điện, bảo vệ linh kiện an toàn tuyệt đối.

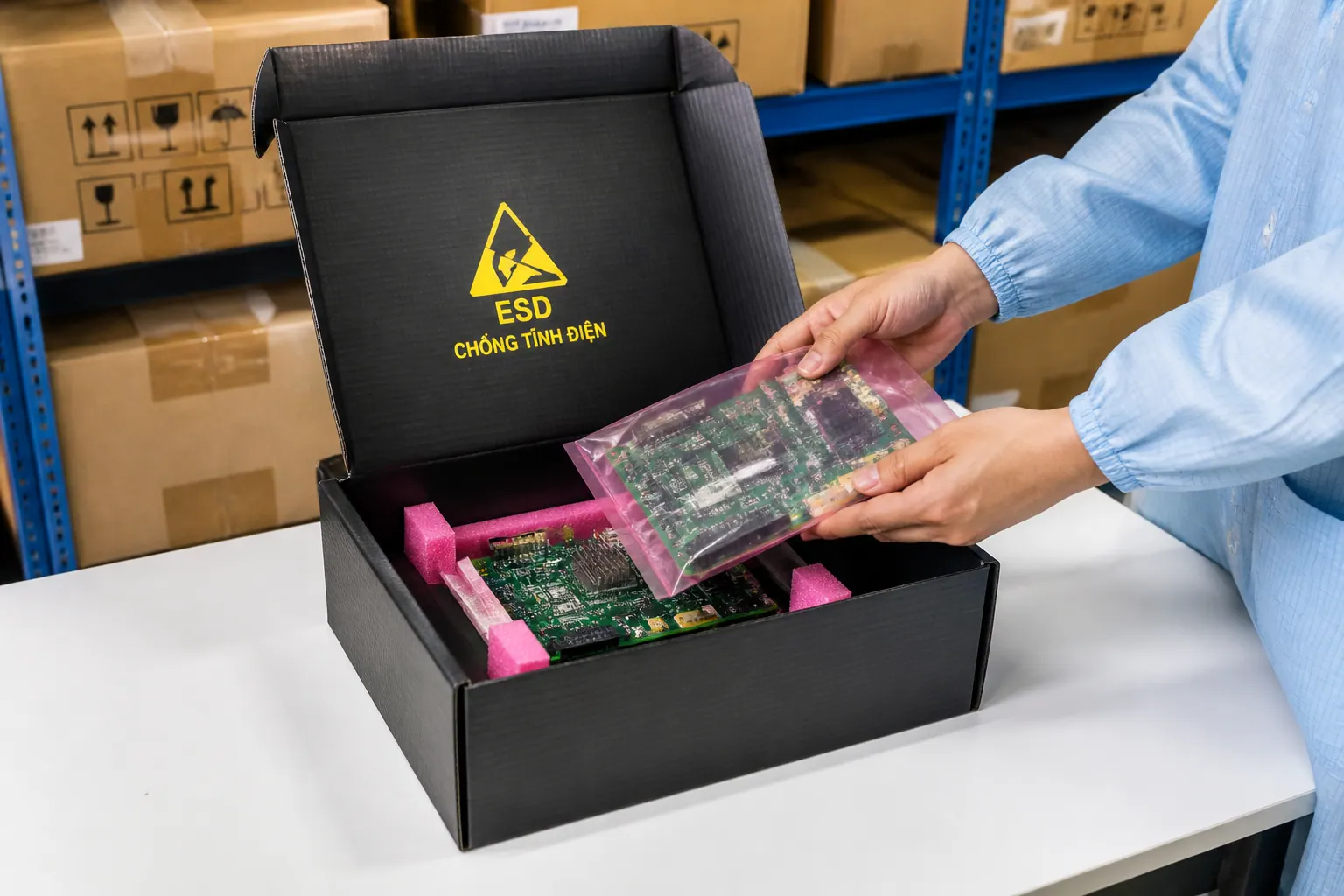

Thùng carton chống tĩnh điện ESD là gì? Cấu tạo và nguyên lý hoạt động
Thùng carton chống tĩnh điện ESD là loại thùng carton được sản xuất từ giấy carton có phủ lớp chống tĩnh điện hoặc trộn chất dẫn điện trong quá trình sản xuất. Lớp phủ này giúp tiêu tán điện tích tĩnh, ngăn chặn sự tích tụ trên bề mặt. Cấu tạo điển hình gồm:
- Lớp giấy kraft hoặc giấy tái chế chất lượng cao.
- Lớp phủ chống tĩnh điện (thường là muối amoni bậc bốn hoặc polymer dẫn điện).
- Keo dán chuyên dụng không gây tĩnh điện.
Nguyên lý hoạt động: lớp phủ tạo ra bề mặt có điện trở suất thấp (thường từ 10^4 đến 10^11 ohm/vuông), cho phép điện tích di chuyển và tiêu tán, tránh tích tụ gây phóng điện.

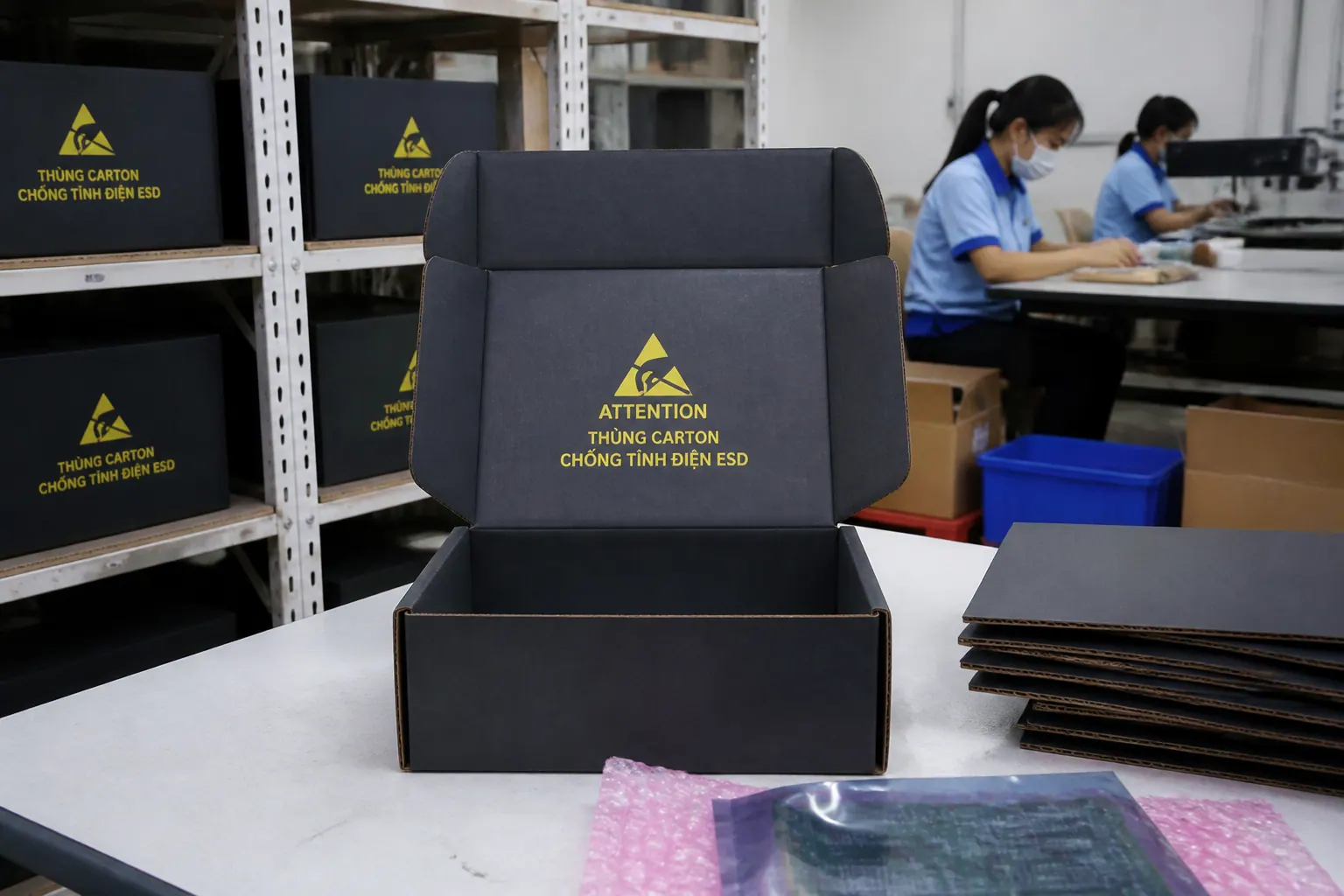

Tiêu chuẩn nào áp dụng cho thùng carton chống tĩnh điện?
Để đảm bảo hiệu quả, thùng carton ESD cần tuân thủ các tiêu chuẩn quốc tế như:
- ANSI/ESD S20.20: Tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ về kiểm soát tĩnh điện trong các khu vực bảo vệ ESD.
- IEC 61340-5-1: Tiêu chuẩn quốc tế về bảo vệ linh kiện điện tử khỏi hiện tượng tĩnh điện.
- MIL-STD-1686: Tiêu chuẩn quân sự về kiểm soát tĩnh điện.
Khi mua, bạn nên yêu cầu nhà cung cấp cung cấp giấy chứng nhận kiểm tra điện trở bề mặt để đảm bảo sản phẩm đạt chuẩn.

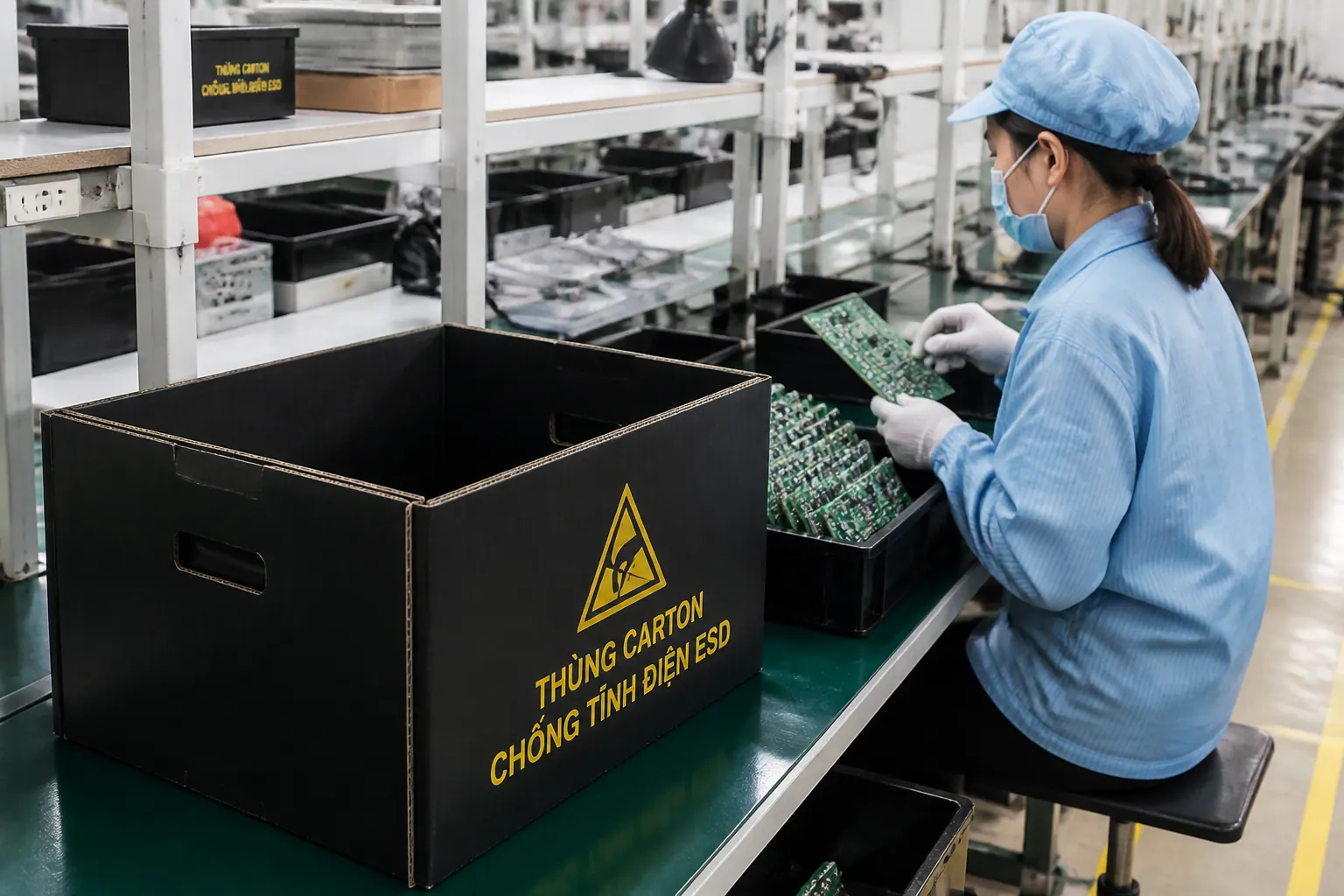

Ứng dụng của thùng carton ESD trong nhà máy điện tử
Thùng carton chống tĩnh điện được sử dụng rộng rãi trong các quy trình:
- Lưu trữ linh kiện, bán thành phẩm trong kho.
- Vận chuyển nội bộ giữa các công đoạn sản xuất.
- Đóng gói sản phẩm hoàn thiện xuất khẩu.
- Bảo vệ bo mạch chủ, chip, ổ cứng, màn hình LCD.
Ví dụ thực tế: trong nhà máy sản xuất điện thoại, thùng carton ESD được dùng để chứa bo mạch chính khi di chuyển giữa khu SMT và khu lắp ráp, giảm thiểu rủi ro hỏng hóc do tĩnh điện.

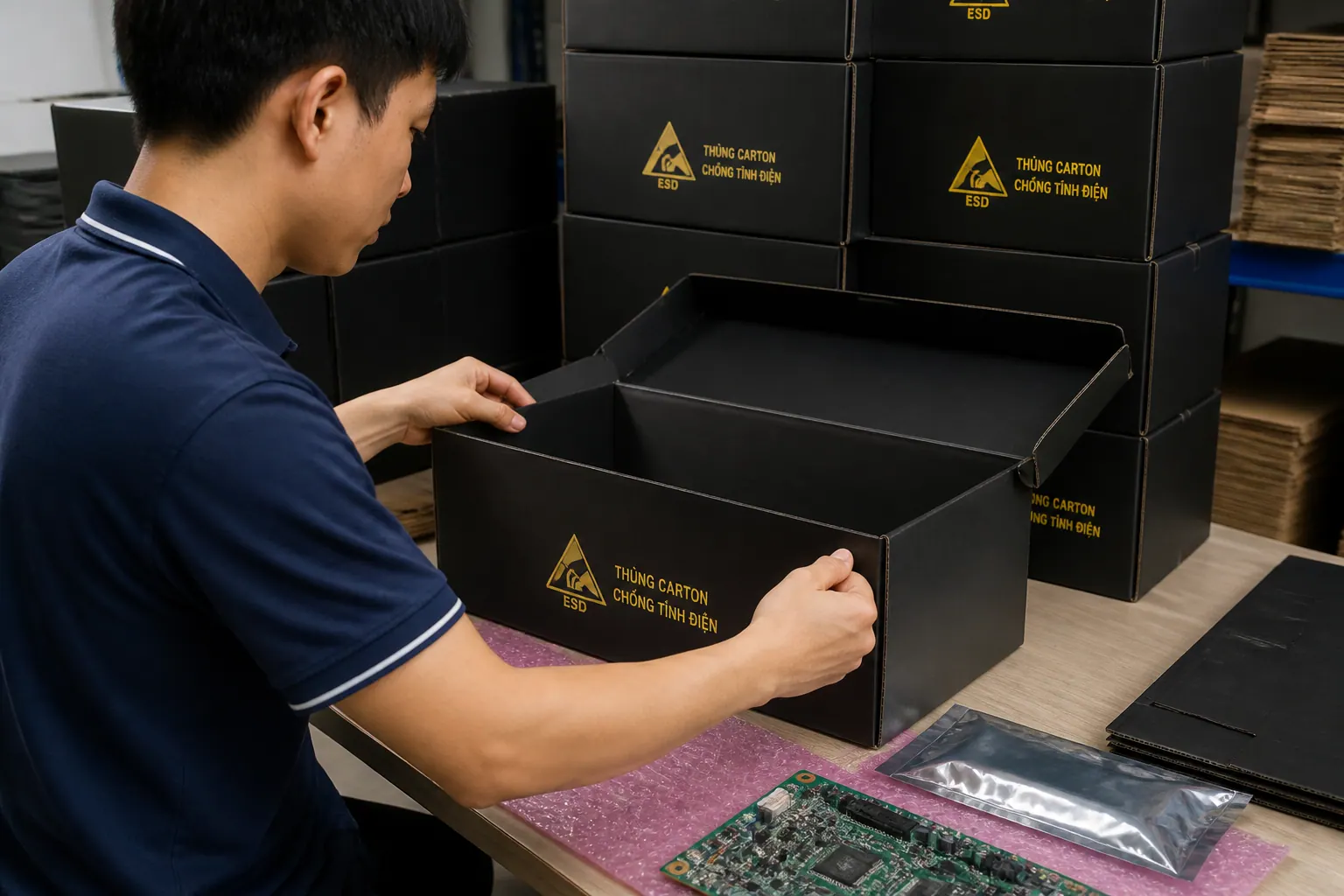

Cách chọn thùng carton chống tĩnh điện ESD phù hợp
Xác định kích thước và tải trọng
Bạn cần đo đạc kích thước linh kiện, số lượng cần chứa để chọn thùng có kích thước phù hợp. Tải trọng thùng phải chịu được khối lượng sản phẩm, tránh bị sập khi xếp chồng.
Kiểm tra chỉ số điện trở bề mặt
Điện trở bề mặt của thùng carton ESD phải nằm trong khoảng 10^4 – 10^11 ohm/vuông. Bạn có thể yêu cầu nhà cung cấp cung cấp số liệu đo từ máy đo điện trở bề mặt.
Yêu cầu về in ấn, nhãn mác
In ấn phải sử dụng mực không chứa thành phần gây tĩnh điện. Nhãn cảnh báo ESD thường được in trên thùng để nhân viên nhận biết và xử lý đúng cách.
So sánh chi phí giữa thùng carton thường và ESD
Thùng carton ESD thường có giá cao hơn 20-50% so với thùng thường cùng kích thước. Tuy nhiên, chi phí này nhỏ hơn nhiều so với thiệt hại do linh kiện bị hỏng. Ví dụ: một bo mạch chủ có giá vài triệu đồng, nếu bị tĩnh điện phá hỏng sẽ gây tổn thất lớn. Vì vậy, đầu tư vào thùng carton ESD là hợp lý.

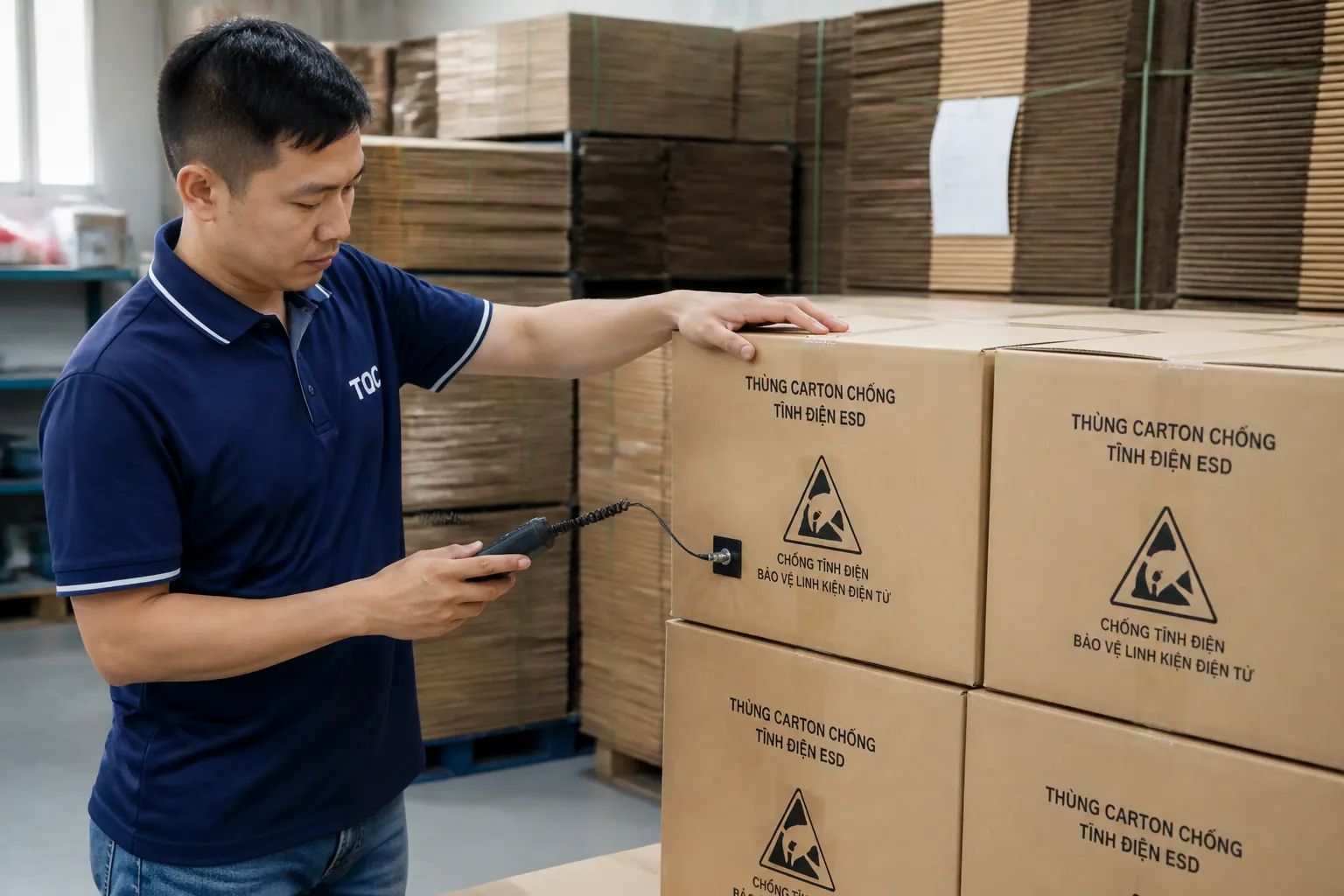

Quy trình kiểm tra chất lượng thùng carton ESD khi nhập hàng
Khi nhận hàng, bạn nên thực hiện các bước kiểm tra sau:
- Kiểm tra ngoại quan: bề mặt thùng không trầy xước, không ẩm mốc.
- Đo điện trở bề mặt bằng thiết bị chuyên dụng, đảm bảo đạt tiêu chuẩn.
- Kiểm tra độ bền cơ học: thử nén, thử rơi ở mức độ nhất định.
- Đối chiếu chứng chỉ chất lượng của nhà sản xuất.

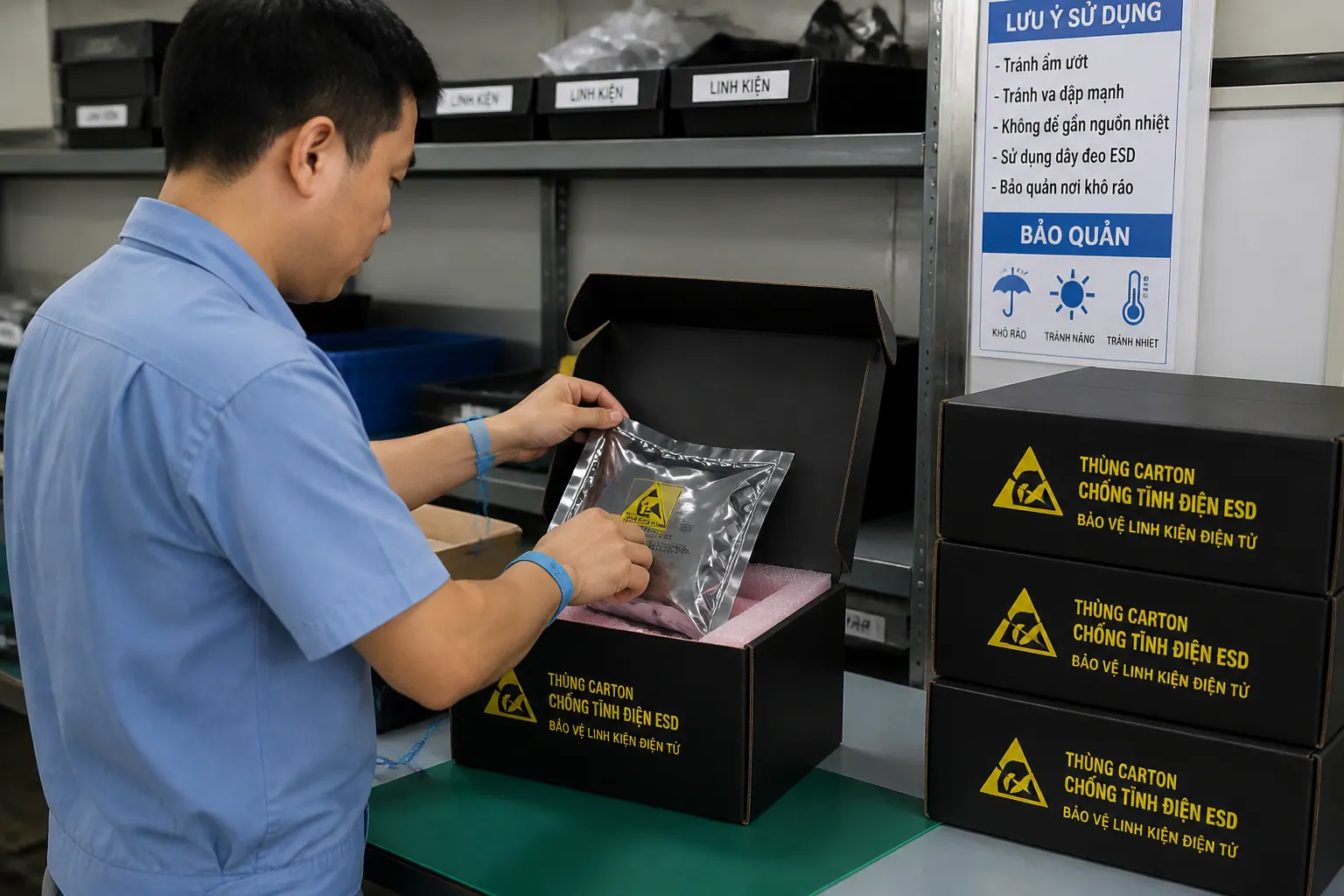

Lưu ý khi sử dụng và bảo quản thùng carton chống tĩnh điện
- Tránh để thùng tiếp xúc trực tiếp với nước hoặc môi trường ẩm ướt, vì độ ẩm cao có thể làm giảm hiệu quả chống tĩnh điện.
- Không xếp chồng quá cao, tránh làm biến dạng thùng.
- Bảo quản nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.
- Kiểm tra định kỳ lớp phủ chống tĩnh điện, nếu bị mài mòn cần thay thế.

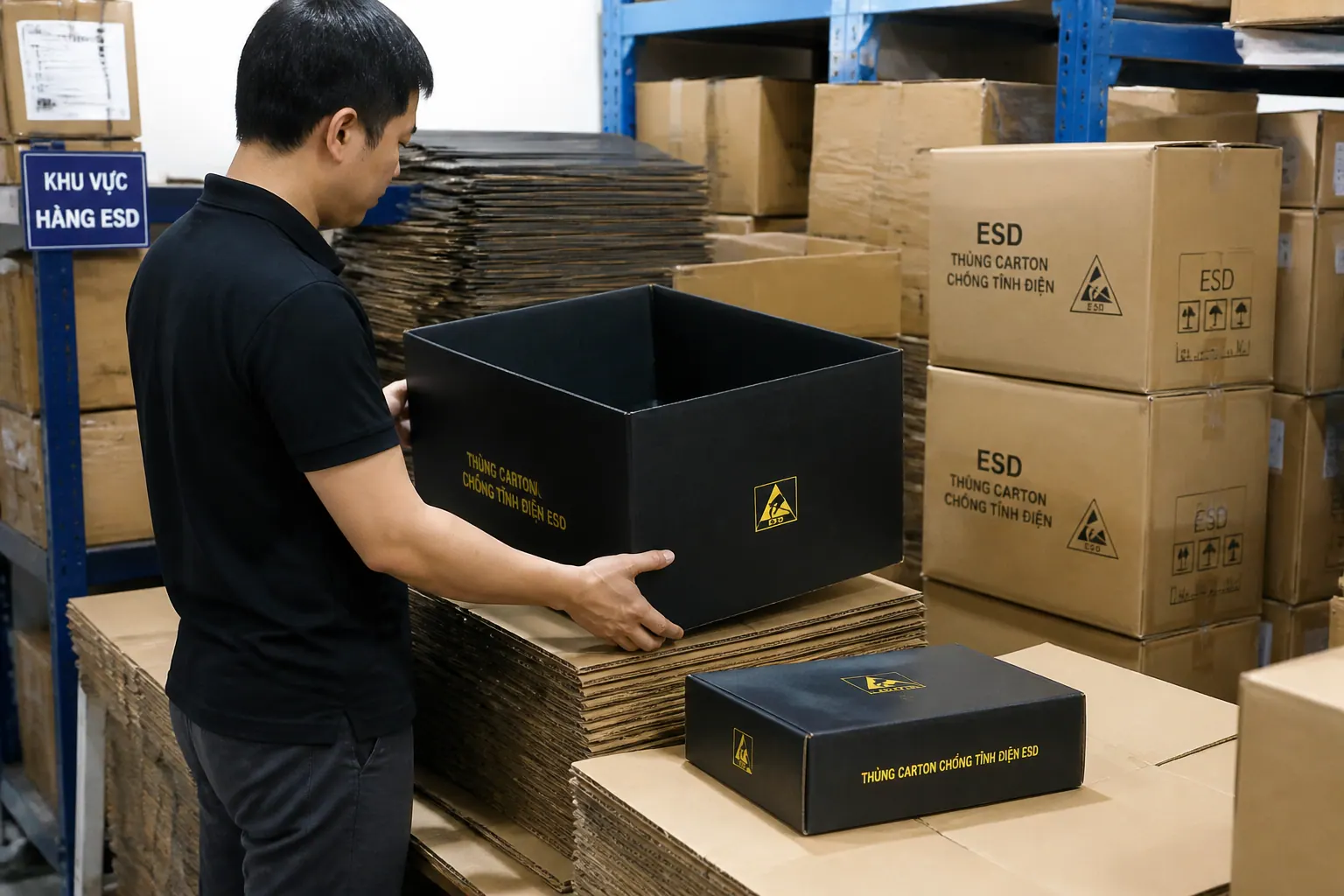

Mua thùng carton chống tĩnh điện ESD ở đâu uy tín?
Để mua được sản phẩm chất lượng, bạn nên tìm đến các nhà cung cấp có kinh nghiệm trong ngành bao bì điện tử, có chứng nhận ISO và cung cấp đầy đủ giấy tờ kiểm định. Hãy yêu cầu báo giá chi tiết và mẫu thử để kiểm tra trước khi đặt hàng số lượng lớn. Nếu bạn đang cần tư vấn hoặc báo giá, hãy liên hệ với chúng tôi để được hỗ trợ nhanh nhất.
